Componentes

Valvula esfera rosqueada, flangeada de “1/2 até “6”polegadas Aneis O ring Epdm ou Viton Tampa sobreposta com diâmetros de: 216mm / 314mm / 400mm / 504mm / 520mm / 650mm Contem o composto aditivo UV-8 como estabilizador ideal contra a Insolação. A espessura de paredes do Tanque variam de acordo com a densidade dos produtos Químicos a serem armazenados. Dimensões sujeitas a tolerância de + ou – 2%.
Os tanques devem ser protegidos por Diques de Contençao de volume igual ou superior.

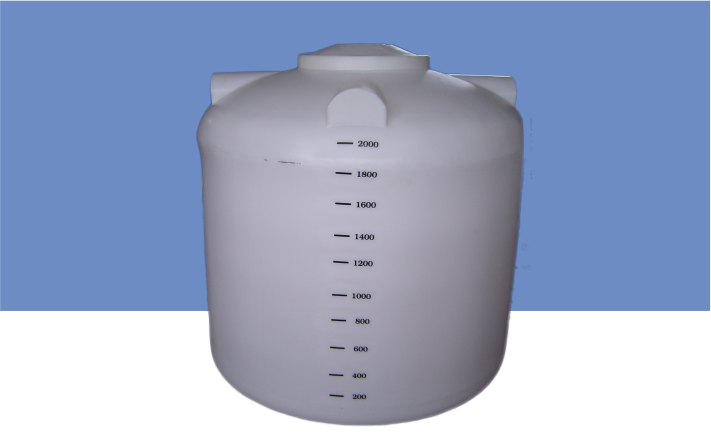

TANQUE CILINDRICO VERTICAL COM FUNDO PLANO


Capacidade
Diametro
H (Altura)
1200 Lts
1010 mm
1510 mm
  1500 Lts-r
1200 mm
 1260 mm
  2000 Lts-r
1160 mm
1820 mm
2000 Lts
1500 mm
1460 mm
  3000 Lts-r
1480 mm
1770 mm
3000 Lts
1500 mm
2060 mm
6000 Lts
1850 mm
2520 mm
8000 Lts
1850 mm
3410 mm
12000 Lts
2470 mm
2850 mm
15000 Lts
2470 mm
3580 mm
20000 Lts
3000 mm
3460 mm
25000 Lts
3000 mm
4050 mm
30000 Lts
3000 mm
4660 mm

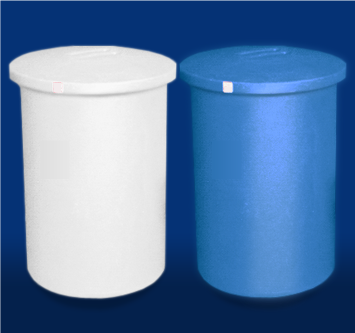

   TANQUE CILINDRICO COM TAMPA SOBREPOSTA


DIMENSÕES
Capacidade
Ø1
H
h
....50L
...428
...380 mm
...460 mm
...425 mm
...100L
...506
...456 mm
...700 mm
...665 mm
...200L
...682
...645 mm
...680 mm
...645 mm
...500L
...792
...750 mm
1.158 mm
1.123 mm
1.000L
1.067
1.020 mm
1.270 mm
1.235 mm

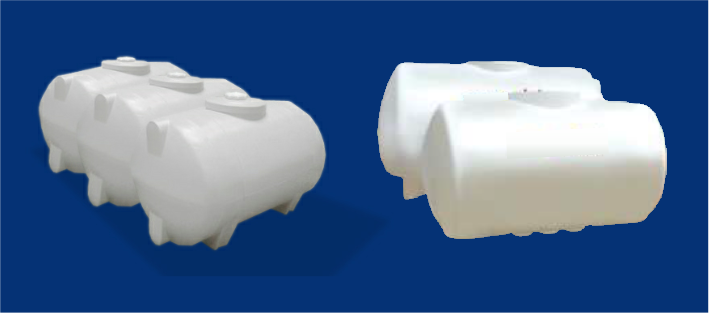

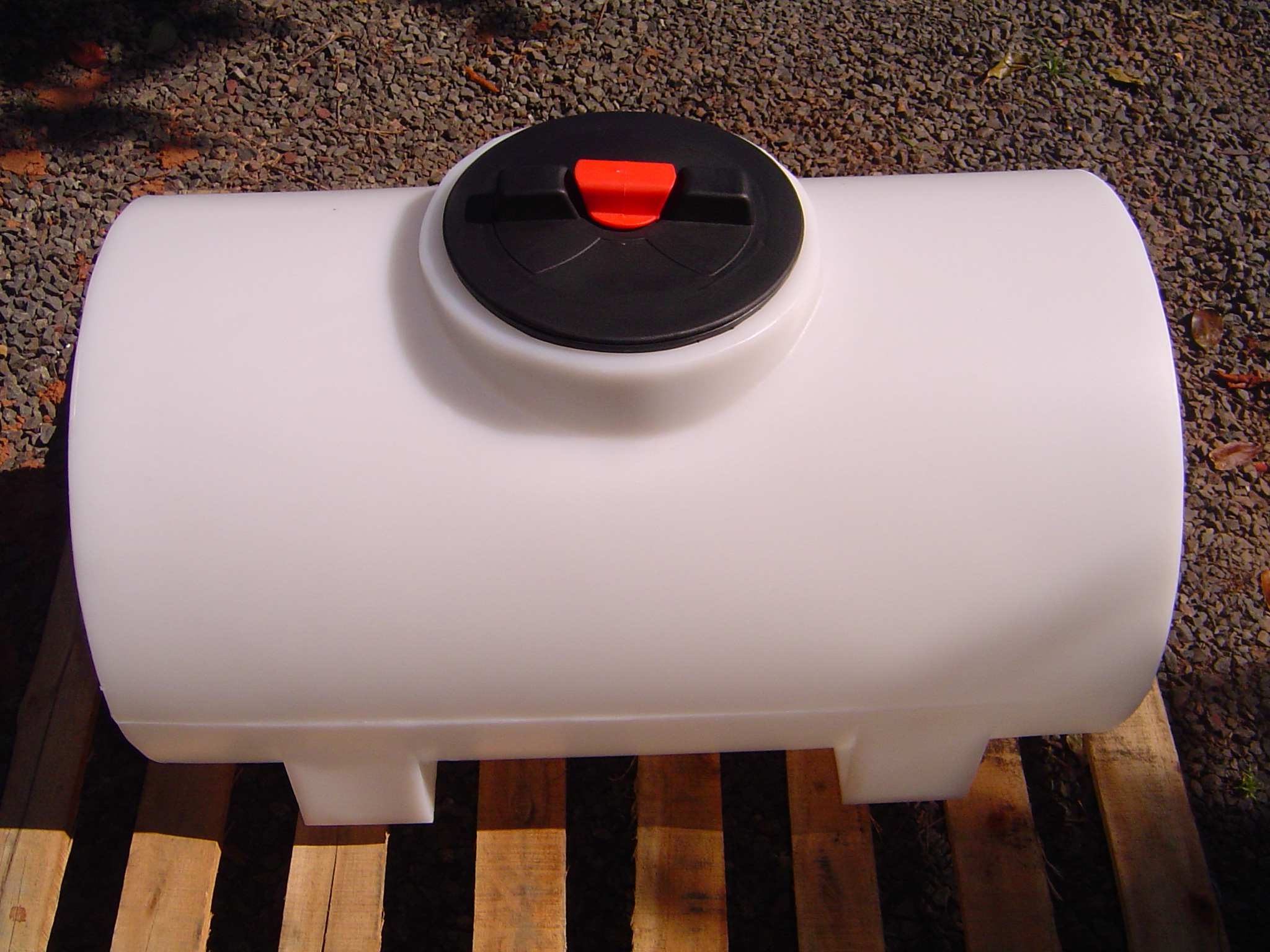

TANQUE CILINDRICO HORIZONTAL



Capacidade
Comprimento
Largura
H (Altura)
... 100 Lts
 790 mm
.. 480 mm
 500 mm
... 200 Lts
 830 mm
.. 570 mm
 520 mm
... 600 Lts
1045 mm
.. 920 mm
 990 mm
...1200 Lts
2050 mm
..1050 mm
1140 mm
...2600 Lts
2420 mm
..1250 mm
1370 mm
...4000 Lts
2835 mm
..1580 mm
1700 mm
...6500 Lts
2665 mm
..1710 mm
1760 mm

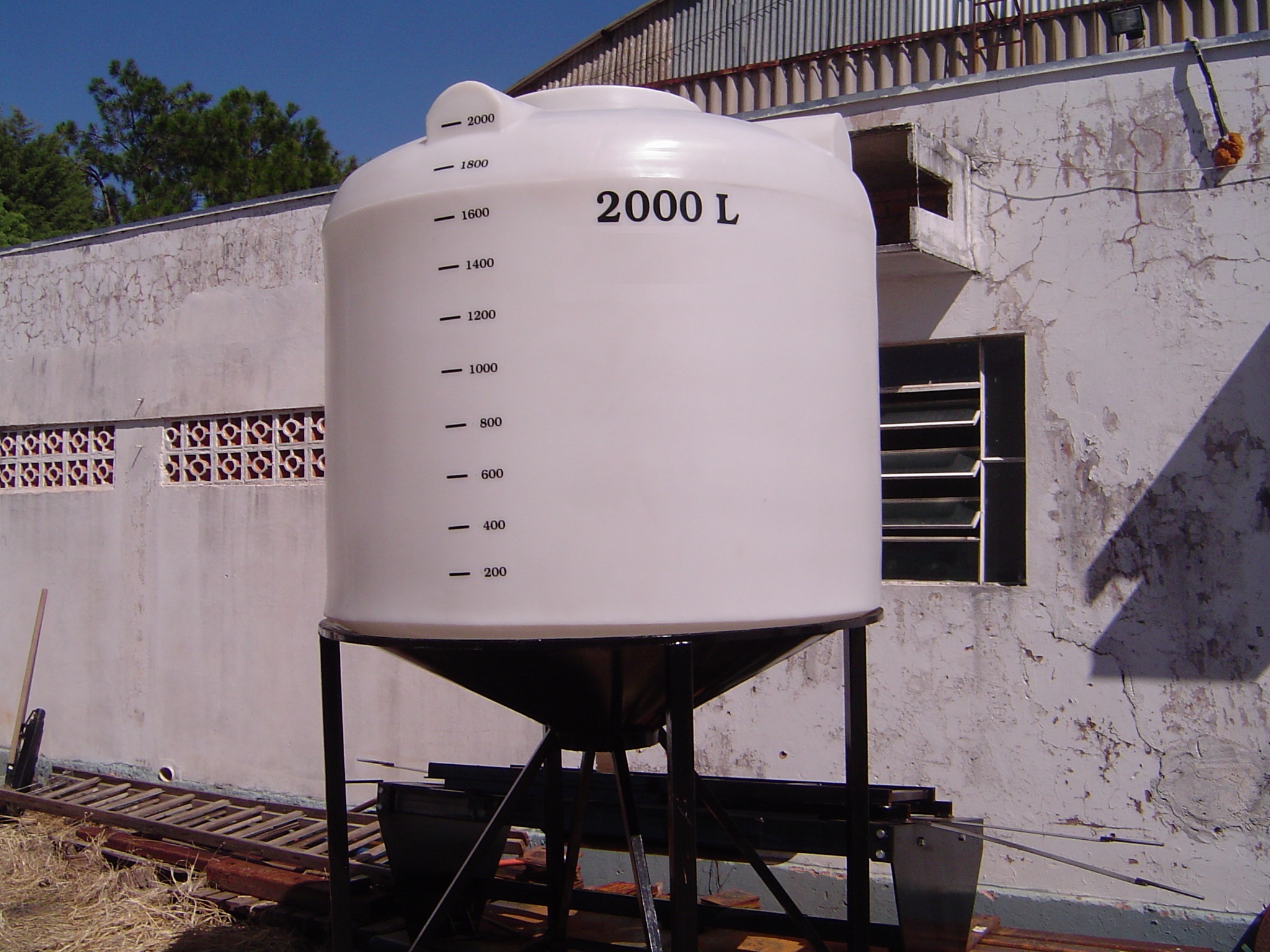

TANQUE CILINDRICO COM FUNDO CÔNICO



Capacidade
Diametro
H (Altura)
TQ+Base
...1600 Lts
1000 mm
..2000 mm
2400 mm
...2000 Lts
1430 mm
..1700 mm
2180 mm
...3200 Lts
1430 mm
..2290 mm
2780 mm
...6400 Lts
1850 mm
..2620 mm
3240 mm
...8400 Lts
1850 mm
..3820 mm
5940 mm
...12500 Lts
2470 mm
..3430 mm
5260 mm
...15500 Lts
2470 mm
..4160 mm
5260 mm
